イメージ画像　グレーチング　LNHM 細目歩道用みぞぶた　細目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング＞みぞぶた
NHM 細目歩道用みぞぶた

製品説明
・細目歩道用みぞぶた
・材質：ハイテン鋼
・細目：12.5P(15P)
・表面：ノンスリップ
・主部材：Fバー

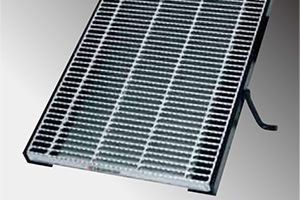

製品画像
型式の選び方
NHM
①
193N
②
-3
③
  • ① 細目歩道用みぞぶた(SS400)
  • ② 主部材(FB-19×3)
  • ③ みぞ幅(300mm)
↑PAGE　TOP
仕様

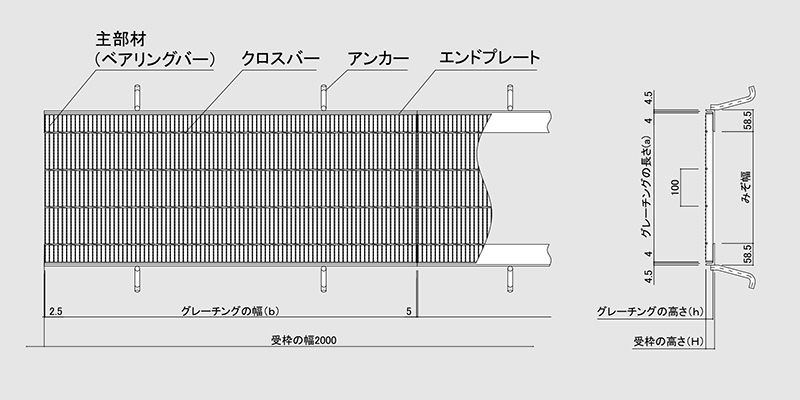

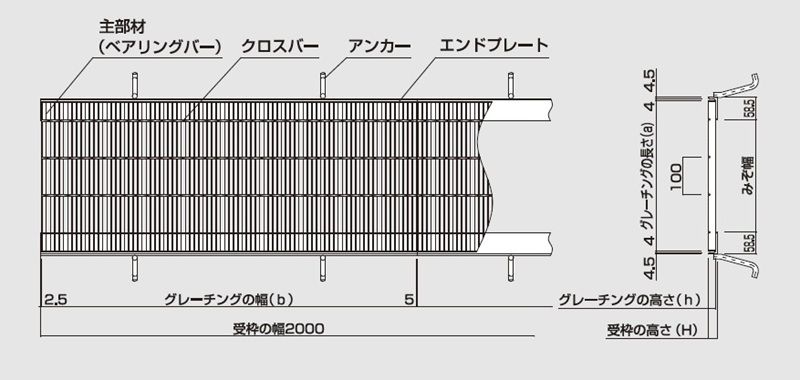

■図面

リンクボタン　歩道用　グレーチング　LNHM 細目歩道用みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHM 細目歩道用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

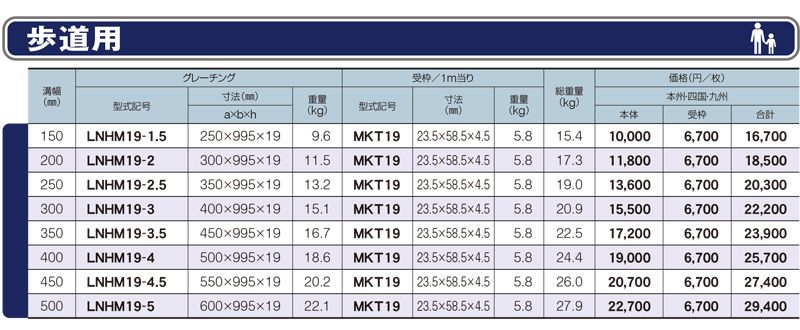

仕様一覧　歩道用　グレーチング　LNHM 細目歩道用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

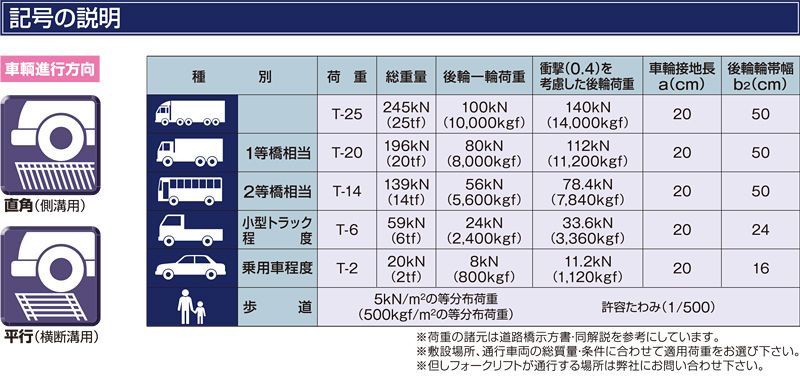

記号の説明　グレーチング　LNHM 細目歩道用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
NHM193N-1.5（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-2（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-2.5（溝幅250㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-3（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-3.5（溝幅350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-4（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-4.5（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHM193N-5（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
