LNVS かさ上げみぞぶた【自由勾配側溝用】

製品説明
・かさ上げみぞぶた【自由勾配側溝用】
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー
製品画像
型式の選び方
LNVS
①
95
②
-325
③
-395
④
T
⑤
X
⑥
  • ① 自由勾配側溝用かさ上げみぞぶた(ハイテン)
  • ② 全高を表示(95mm)
  • ③ 主部材(I-32×3×5)
  • ④ 本体(a)寸法
  • ⑤ テーパーを表示
  • ⑥ ー
↑PAGE　TOP
仕様

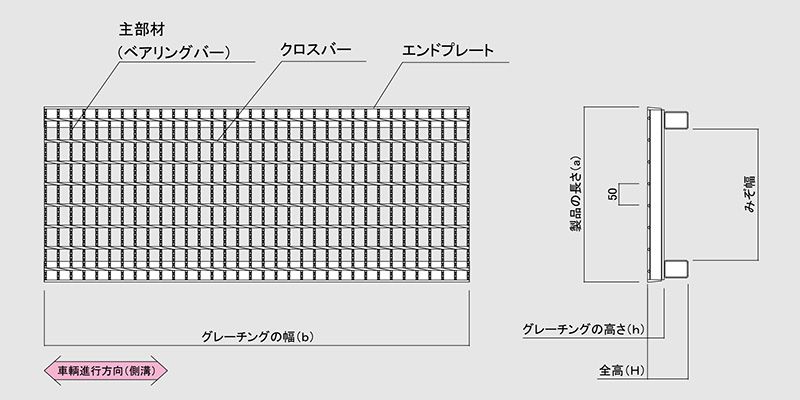

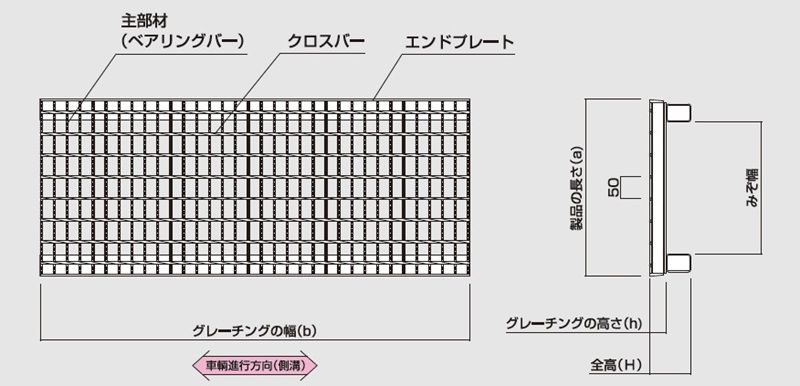

■図面

リンクボタン　T-25　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング

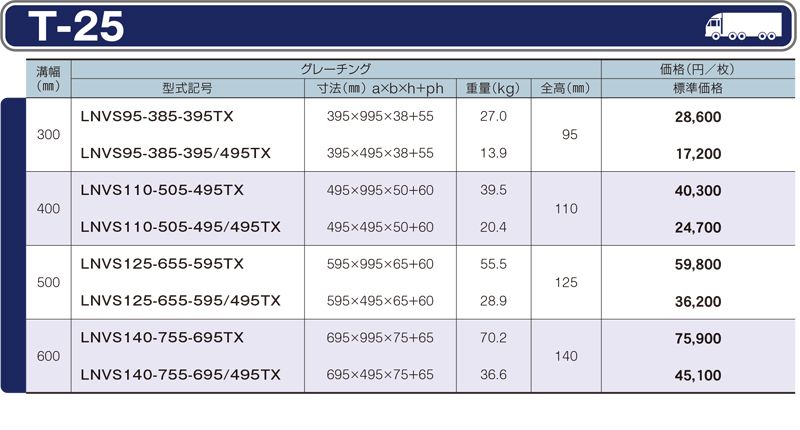

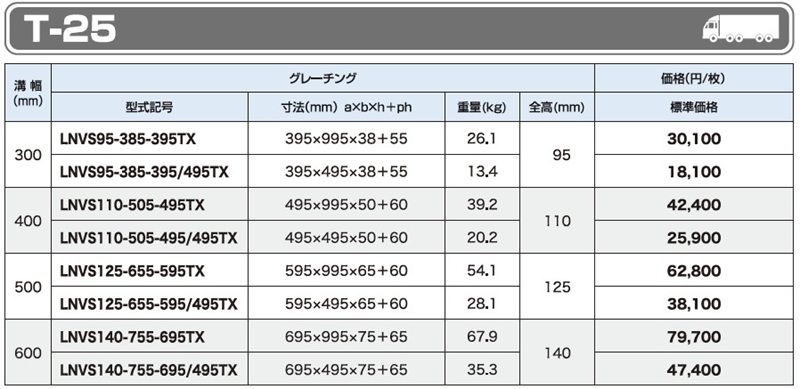

仕様一覧　T-25　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング

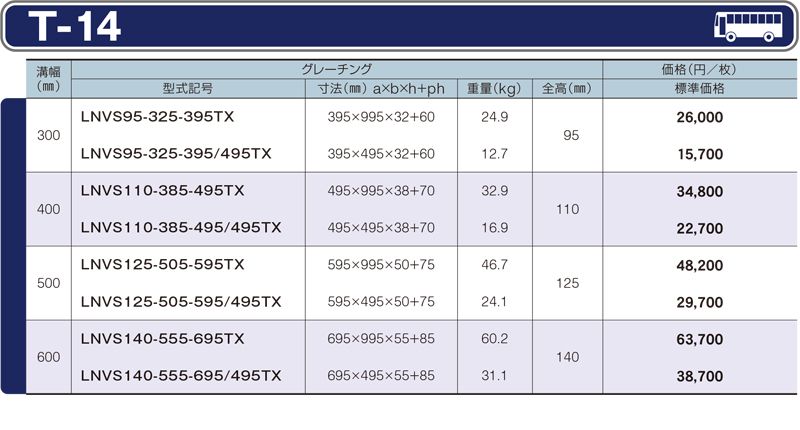

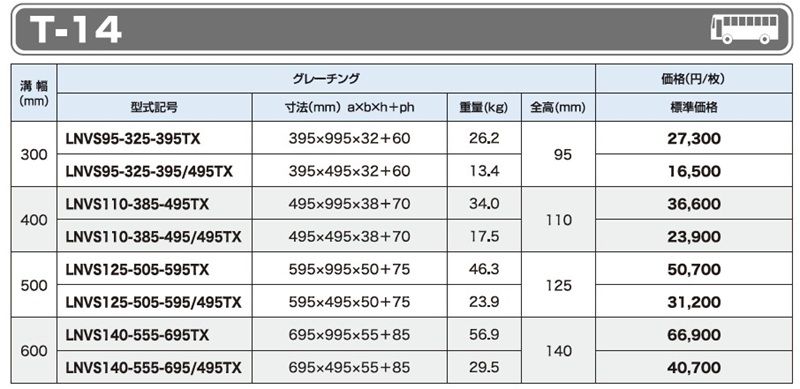

仕様一覧　T-14　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング

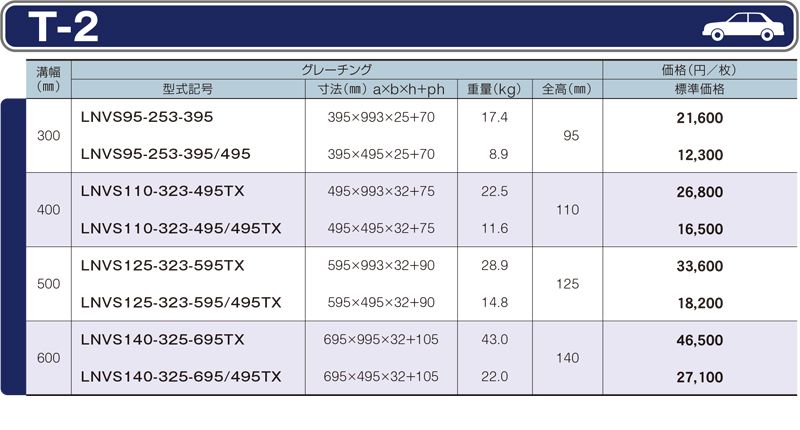

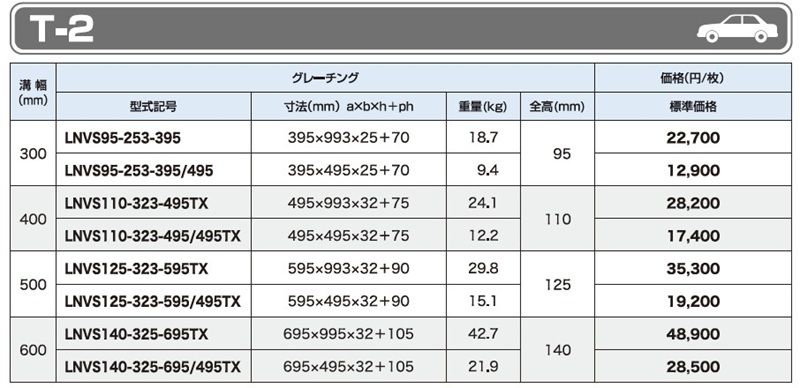

仕様一覧　T-2　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

記号の説明　グレーチング　LNVS かさ上げみぞぶた　自由勾配側溝用　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNVS95-385-395TX（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS95-385-395/495TX（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS110-505-495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS110-505-495/495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS125-655-595TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS125-655-595/495TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS140-755-695TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS140-755-695/495TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS95-325-395TX（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS95-325-395/495TX（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS110-385-495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS110-385-495/495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS125-505-595TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS125-505-595/495TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS140-555-695TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS140-555-695/495TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS95-253-395（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS95-253-395/495（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS110-323-495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS110-323-495/495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS125-323-595TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS125-323-595/495TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS140-325-695TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNVS140-325-695/495TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
