■ ローラコンベヤ（RZシリーズ）一覧（単位：mm）

荷重	ローラコンベヤ型式	ローラ単体型式	ローラ仕様				標準軸仕様	フレーム仕様
			外径×肉厚×軸穴（φ）　（ｔ）　（φ）表面処理	ベアリング	ローラ幅		公称径（実寸）×肉厚（φ）（ｔ）形状／加工	高さ×幅×肉厚Ｉ×K×t	材質	表面処理	標準機長機長 L	カーブ内R	標準ローラ間隔ピッチ P	機高（ローラ上麺） H
			外径×肉厚×軸穴（φ）　（ｔ）　（φ）表面処理	ベアリング	標準ローラ幅（公称） W	フリーサイズ	公称径（実寸）×肉厚（φ）（ｔ）形状／加工	高さ×幅×肉厚Ｉ×K×t	材質	表面処理	標準機長機長 L	カーブ内R	標準ローラ間隔ピッチ P	機高（ローラ上麺） H
軽軽	RZ-1912P	R-1912P	19.1×1.2×6.2 溶融亜鉛めっき	プレス	100～500	○	6（5.9）×0.7 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	20・25 30	61.5
軽軽	RZ-2212P	R-2212P	22.2×1.2×6.2 溶融亜鉛めっき	プレス	100～500	○	6（5.9）×0.7 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	20・25 30	63
軽	RZ-2812P	R-2812P	28.6×1.2×8.2 溶融亜鉛めっき	プレス	100～500	○	8（7.85）×0.8 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	30・40 50・75	66
軽	RZ-2812	R-2812	28.6×1.2×8.2 溶融亜鉛めっき	削り出し	100～500	○	8（7.85）×0.8 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	30・40 50・75	66
中軽	RZ-3812P	R-31812P	38.1×1.2×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	67
中軽	RZ-3812	R-3812	38.1×1.2×12.2 溶融亜鉛めっき	削り出し	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	67
中軽	RZ-3816	R-3816	38.1×1.6×12.2 溶融亜鉛めっき	削り出し	100～1,000	○	12（11.8）×1.0 パイプ/丸・半	[60×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	67
中軽	RZ-4214P	R-4214P	42.7×1.4×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
中軽	RZ-4223	R-4223	42.7×2.3×12.2 溶融亜鉛めっき	削り出し	100～1,000	○	12（11.8）×1.0 パイプ/丸・半	[90×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
中	RZ-4814P	R-4814P	48.6×1.6×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
中	RZ-4832	R-4832	48.6×3.5×12.2 無し/黒皮	削り出し	100～1,000	○	12（11.8）×1.0 パイプ/丸・半	[90×30×3.2	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	95.8
中	RZ-5015P	R-5015P	50.8×1.6×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	95.8
中	RZ-5714P	R-5714P	57.2×1.4×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×2.3	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
中	RZ-5714	R-5714	57.2×1.4×12.2 溶融亜鉛めっき	削り出し	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×3.2	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
中	RZ-5721P	R-5721P	57.2×2.1×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×3.2	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
中	RZ-5721	R-5721	57.2×2.1×12.2 溶融亜鉛めっき	削り出し	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×3.2	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	50・75 100・150	100
重	RZ-5723	R-5723	57.2×2.3×17.2 溶融亜鉛めっき	削り出し	100～1,000	50とび	17（16.85）×2.0 パイプ/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	75・100 150・200	100
重	RZ-5726	R-5726	57.2×2.6×17.2 無し/黒皮	削り出し	100～1,000	50とび	17（16.85）×2.0 パイプ/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	75・100 150・200	100
中	RZ-6023P	R-6023P	60.5×2.3×12.2 溶融亜鉛めっき	プレス	100～1,000	50とび	12（11.8）×1.0 パイプ/丸・半	[90×30×3.2	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	75・100 150・200	102
中重	RZ-6023	R-6023	60.5×2.3×15.2 溶融亜鉛めっき	削り出し	100～1,000	50とび	15（14.9）×1.6 パイプ/丸・半	[90×30×3.2	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	75・100 150・200	102
重	RZ-6032N	R-6032N	60.5×3.2×17.2 無し/黒皮	削り出し	100～1,000	○	17（16.85）×2.0 パイプ/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	75・100 150・200	102
重	RZ-6038SB	R-6038SB	60.5×3.8×20.0 無し/黒皮	規格相当	100～1,000	○	20（19.9）丸棒/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	75・100 150・200	100
重	RZ-7638N	R-7638N	76.3×3.8×20.2 溶融亜鉛めっき	削り出し	100～1,000	○	20（19.9）丸棒/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	100・150 200・300	100
重	RZ-7642N	R-7642N	76.3×4.2×20.2 無し/黒皮	削り出し	100～1,000	○	20（19.9）丸棒/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	100・150 200・300	100
重	RZ-7642SB	R-7642SB	78.3×4.2×20.0 無し/黒皮	規格相当	100～1,000	○	20（19.9）丸棒/丸・半	[90×30×4.5	スチール	溶融めっき	1,000・1,500 2,000・3,000	900	100・150 200・300	100

※ フリー専用ローラです。駆動ローラ（連続回転）でのご使用はおやめください。
※ パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
※ フリーサイズに「○」印のものは、製作可能幅範囲であれば、mm単位での製作可能です。「50とぴ」表記のものは最短幅100Ｗ基準に50mm単位の製作
となります。
※ 標準軸仕様とは当社コンベヤに使用する場合の仕様です。お客様で軸をご用意される場合軸径にご注意ください。
※ 軸の表面処理は無しです。
※ ローラ間隔（Ｐ）が計算上割り切れない場合、相当ピッチ（Ｐ）になります。
※ カーブは各ピッチ相当品になりますのでご注意ください。

■ 荷重の目安

ローラ強度より荷重の目安をローラコンベヤ製品一欄の「荷重」の欄に入れております。
ローラ公称幅300Ｗのローラ強度を目安としております。ローラに衝撃荷重がかからない場合は、約2倍の重量の搬送が可能です。

荷重	軽軽	軽	中軽	中	中重	重
N（ニュートン）	300N未満	～600N未満	～1,200N未満	～2,400N未満	～3,000N未満	～9,000N未満
kgf	30kgf未満	～65kgf未満	～122kgf未満	～244kgf未満	～305kgf未満	～917kgf未満

※kgf=N×0.101972

■ ローラ間隔

機長(L)がローラ間隔(呼称ピッチP)で割り切れないコンベヤを連結した場合、そのままでは連結部の間隔が広くなります。その為、標準機長のコンベヤの場合、実ピッチを変えております。

機長Ｌ	呼称ピッチＰ	実ピッチＰ	取出寸法
1,000	30	30.3	15.2/15.2
	75	77	38/38
	150	142	74/74
1,500	200	188	92/92
2,000	30	30.3	15.2/15.2
	75	77	37.5/37.5
	150	154	76/76

■ パイプ支手（フレーム幅決め材）

パイプ支手　図面　RZシリーズ　グラビティローラコンベヤ

フレームサイズ	ローラ幅	コンベヤ機長Ｌ	支手本数	備考
[60×30×2.3	500W以下	～1,500未満	2本
		1,500～2,400未満	3本
		2,400～3,000	4本
	550W以上	～1,500未満	3本
		1,500～2,400未満	4本
		2,400～3,000	5本
[90×30×2.3 [90×30×3.2	500W以下	～1,500未満	2本
		1,500～2,400未満	3本
		2,400～3,000	4本
	550W以上	～1,500未満	4本	上下2段
		1,500～2,400未満	6本
		2,400～3,000	8本
[90×30×4.5 RZ-6023	100～1,000	～1,500未満	4本
		1,500～2,400未満	6本
		2,400～3,000	8本

■ ローラコンベヤ各部名称と型式の見方

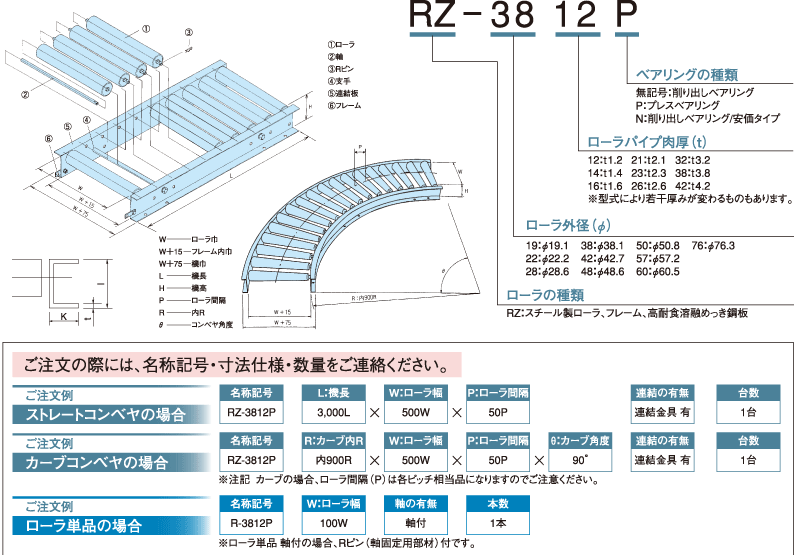

ローラコンベヤ各部名称と型式の見方　RZシリーズ　グラビティローラコンベヤ
