  4. ハイテングレーチング
  5. LNFA-BB ますぶた【四方落とし込み固定式】

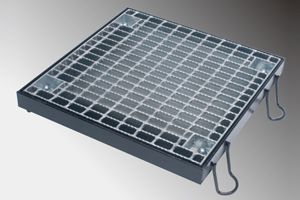

イメージ画像　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング ＞ ますぶた
LNFA-BB ますぶた【四方落とし込み固定式】

製品説明
・ますぶた【四方落とし込み固定式】
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー
・ベースプレート付き
製品画像
型式の選び方
LNFA
①
445
②
‐44
③
B
④
B
⑤
  • ① ますぶた【四方落とし込み固定式】(ハイテン)
  • ② 主部材(I-44×5×3)
  • ③ ます穴寸法(幅400mm×長さ400mm)
  • ④ 固定式を表示
  • ⑤ ベースプレート付
↑PAGE　TOP
仕様

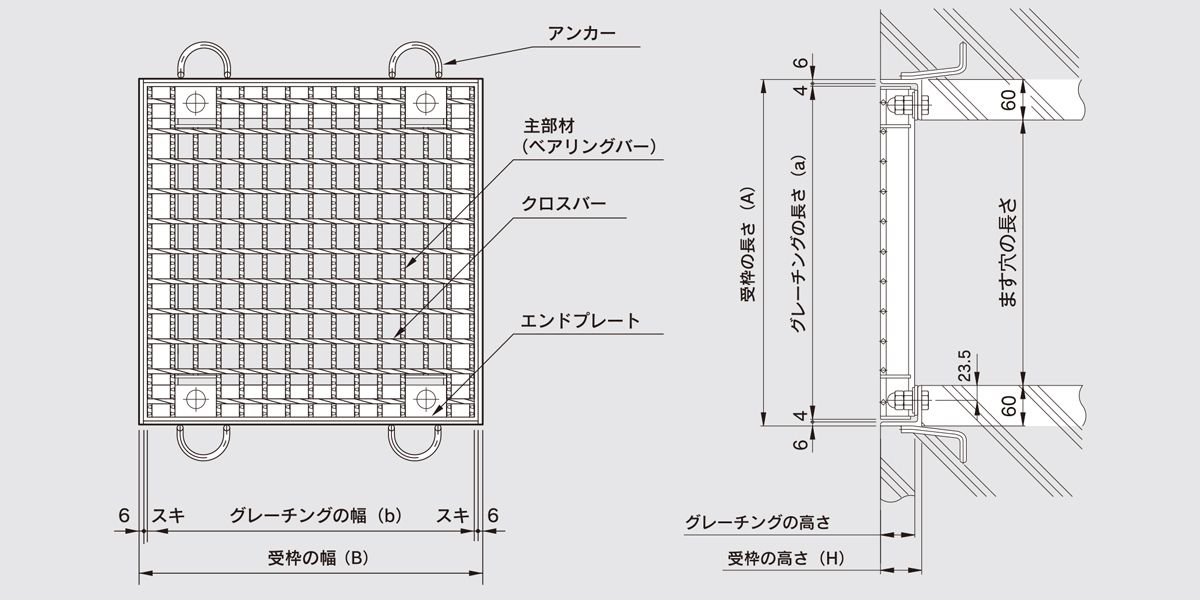

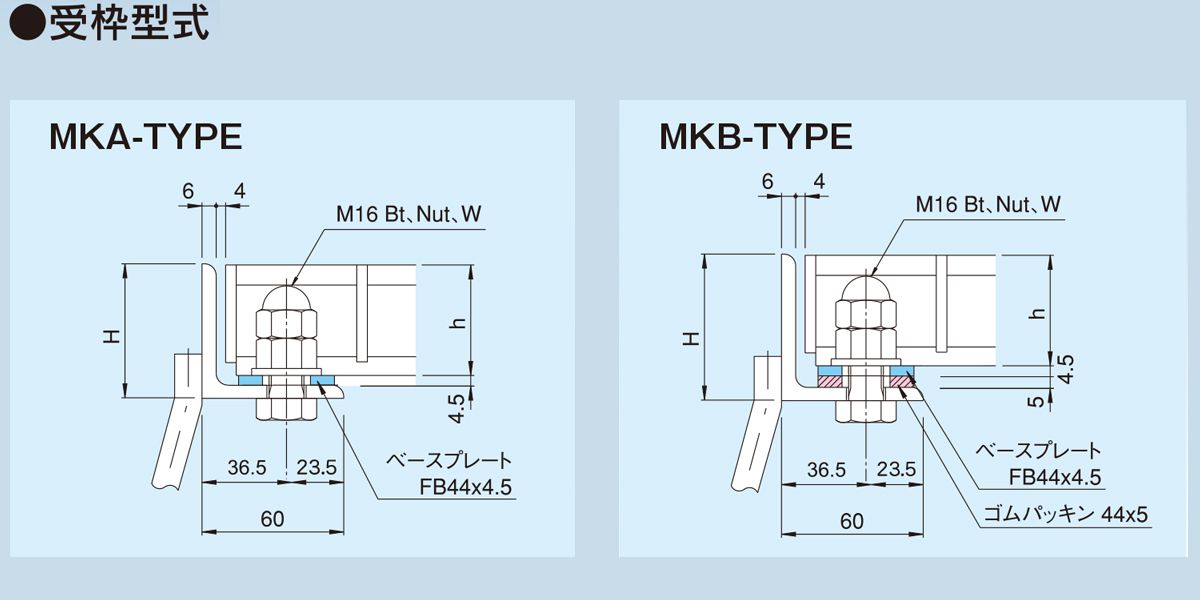

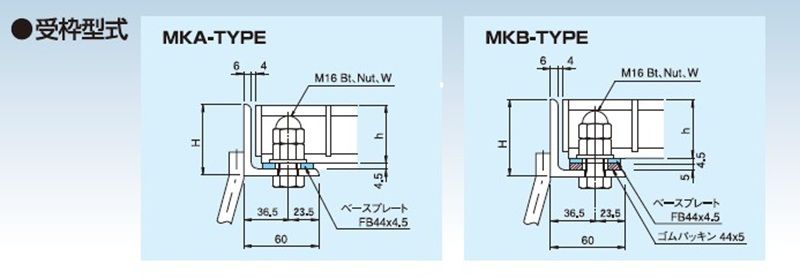

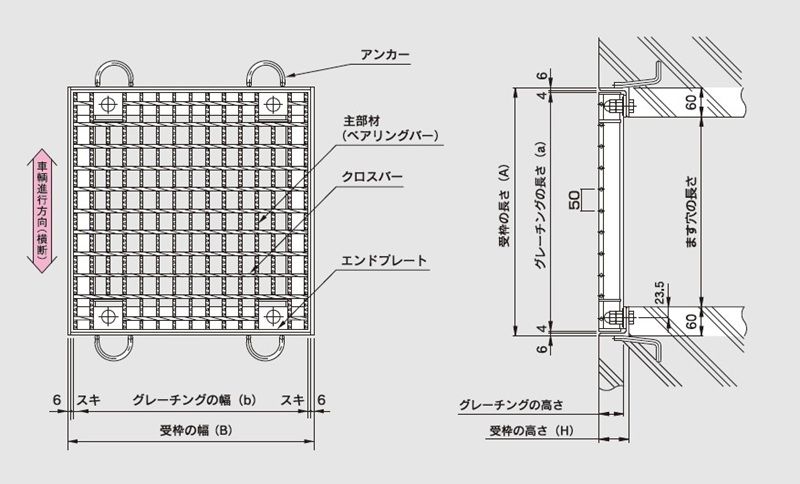

■図面

リンクボタン　T-25　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング

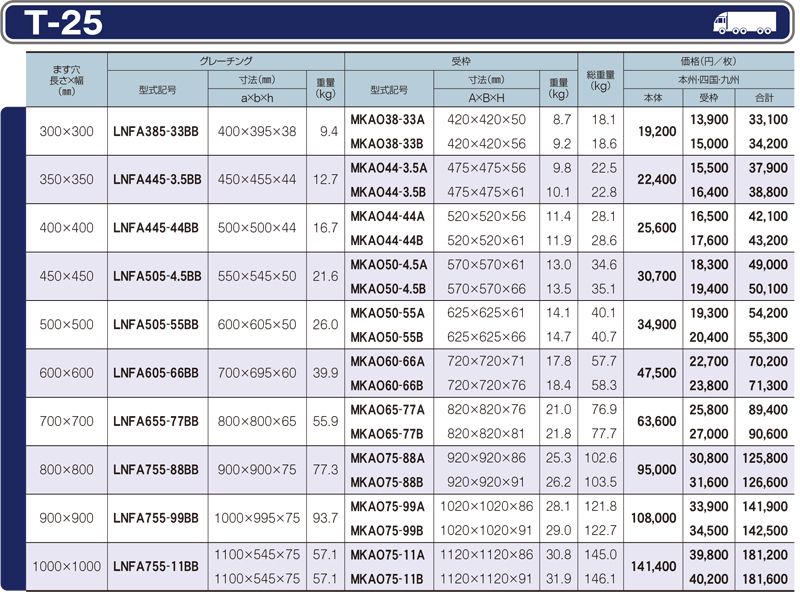

仕様一覧　T-25　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング

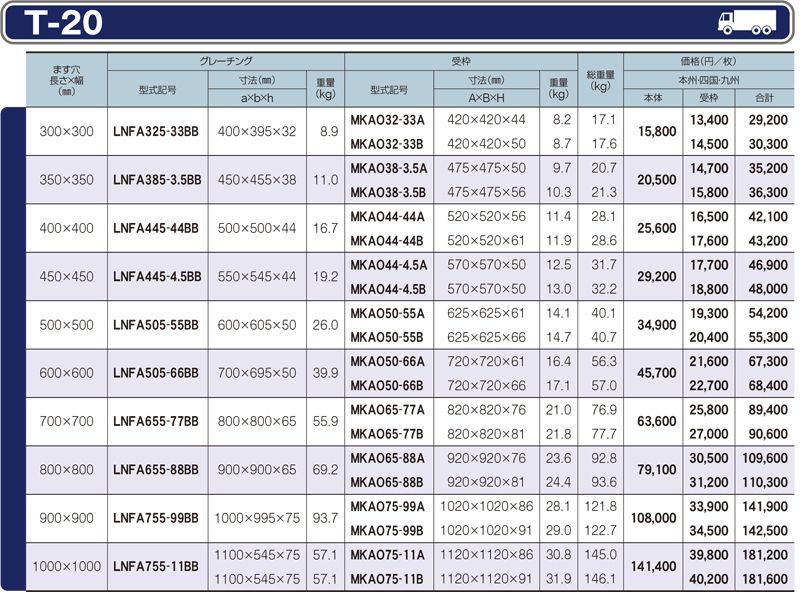

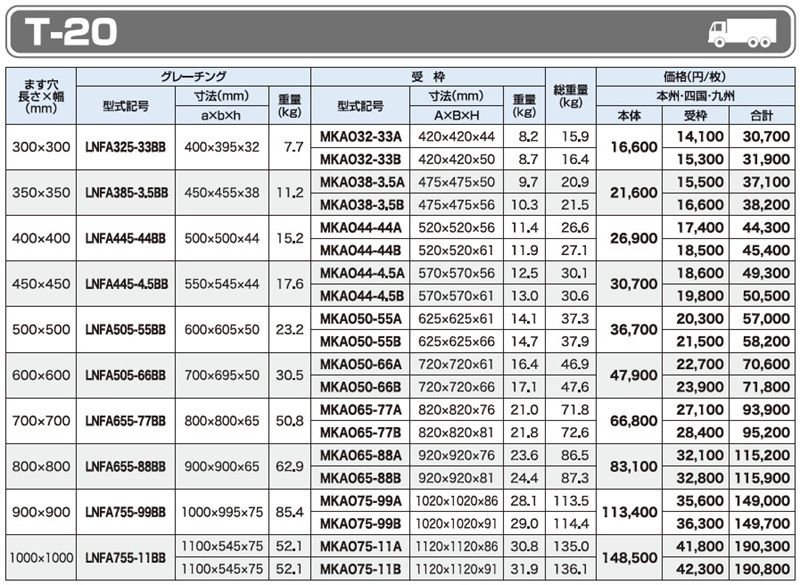

仕様一覧　T-20　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング

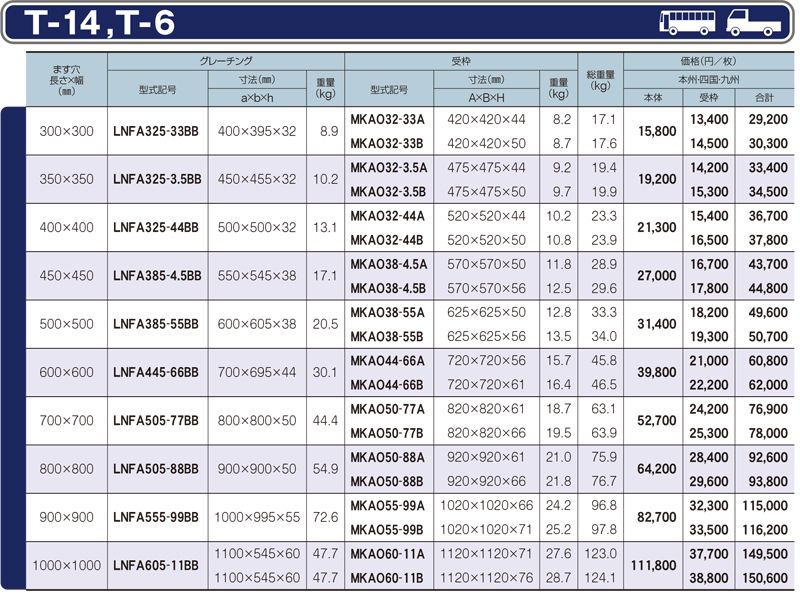

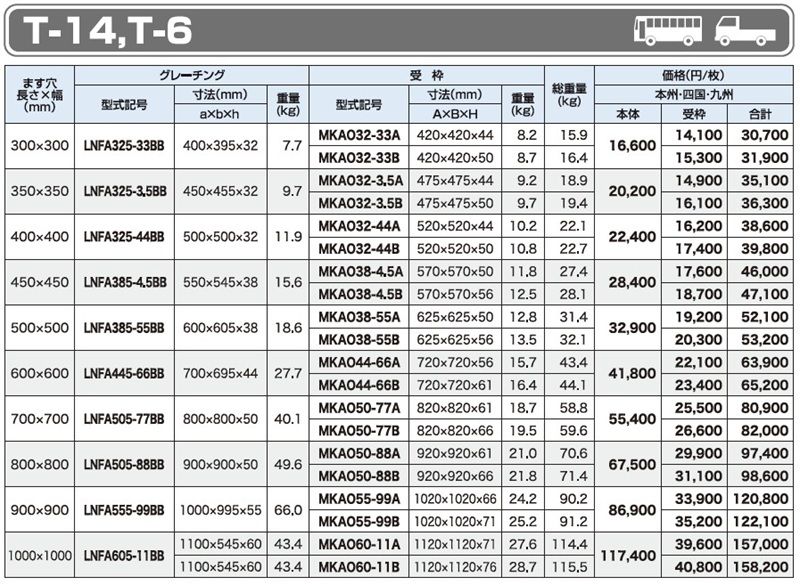

仕様一覧　T-14 T-6　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング

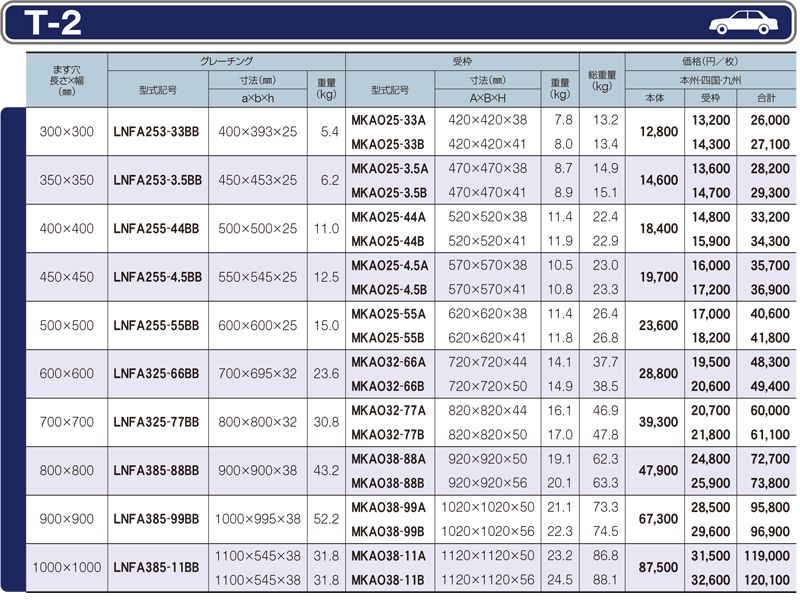

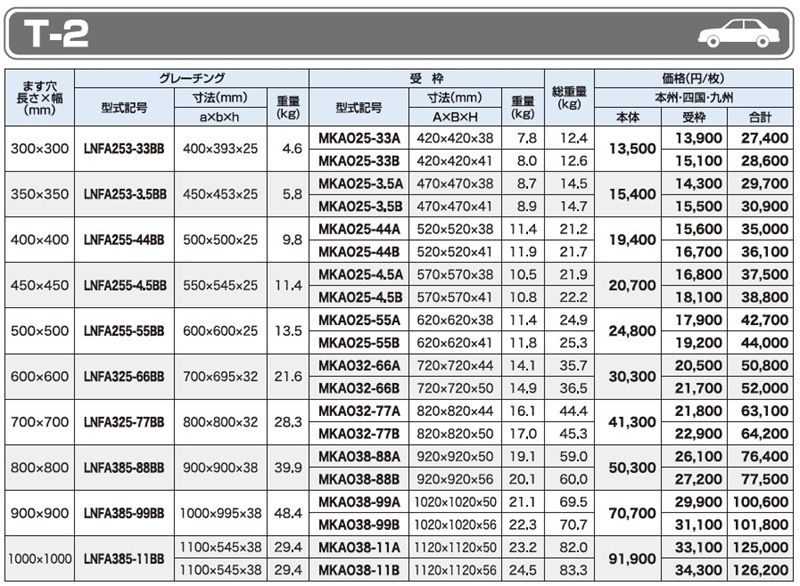

仕様一覧　T-2　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング

・本価格表は消費税を含んでおりません。
・受枠寸法末尾のPL表示は開口キープタイプです。（曲げ枠）
・取手加工5,000円/箇所

記号の説明　グレーチング　LNFA-BB ますぶた　四方落とし込み固定式　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNFA385-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA445-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA445-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA505-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA505-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA605-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA655-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA755-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA755-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA755-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA325-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA385-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA445-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA445-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA505-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA505-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA655-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA655-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA755-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA755-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA325-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA325-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA325-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA385-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA385-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA445-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA505-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA505-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA555-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA605-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA253-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA253-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA255-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA255-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA255-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA325-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA325-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA385-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA385-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNFA385-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
