  5. LNHFB 細目ますぶた【110度開閉式】
イメージ画像　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング＞ますぶた
LNHFB 細目ますぶた【110度開閉式】

製品説明
・細目ますぶた【110度開閉式】
・材質：ハイテン鋼
・細目：15P(12.5P)
・表面：ノンスリップ
・主部材：Iバー

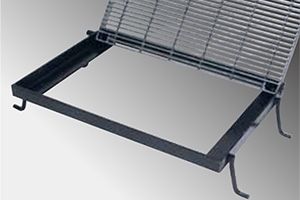

製品画像
型式の選び方
LNHFB
①
325
②
-34
③
  • ① 細目ますぶた【110度開閉式】(ハイテン)
  • ② 主部材(I-32×5×3)
  • ③ ます穴寸法(幅300mm×長さ400mm)
↑PAGE　TOP
仕様

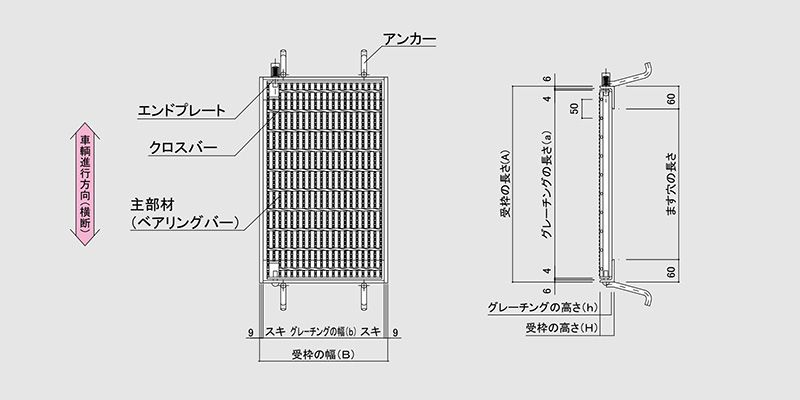

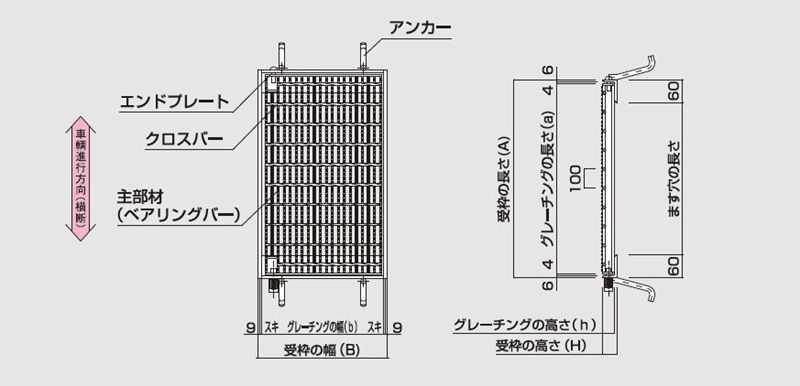

■図面

リンクボタン　T-25　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-6　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング

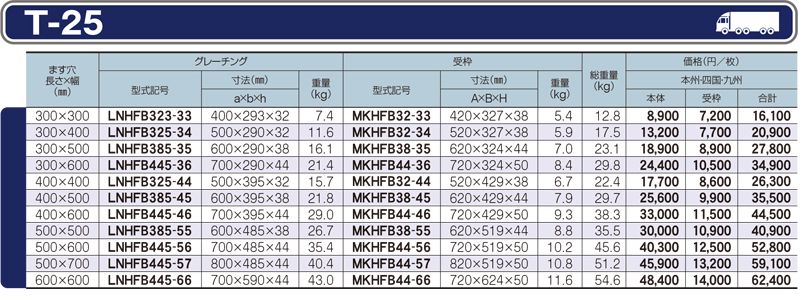

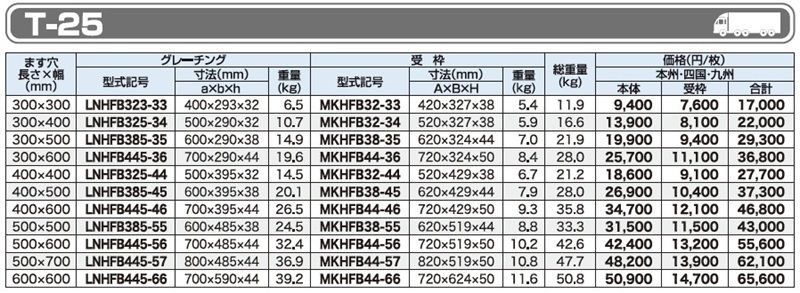

仕様一覧　T-25　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング

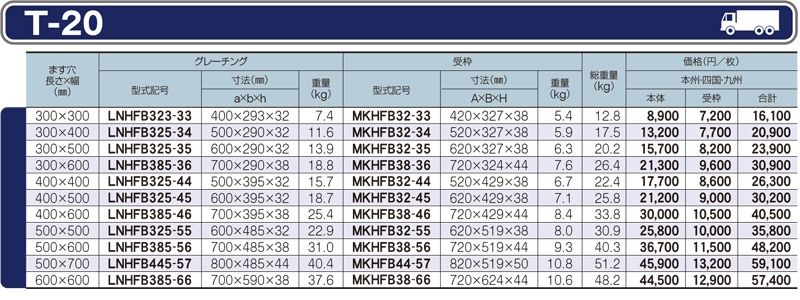

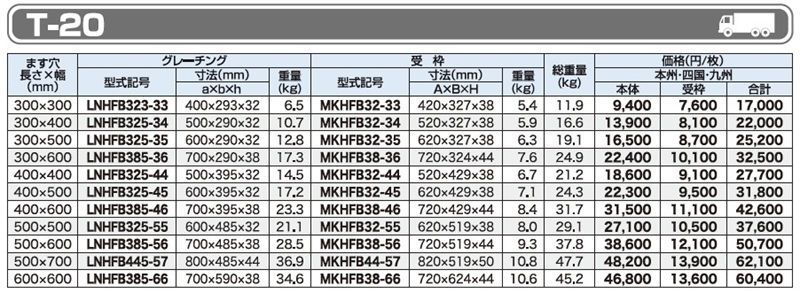

仕様一覧　T-20　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング

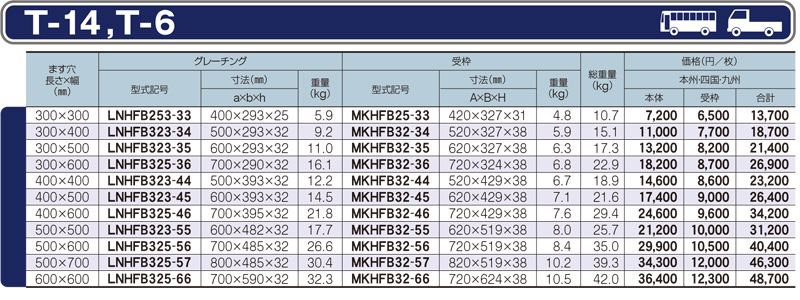

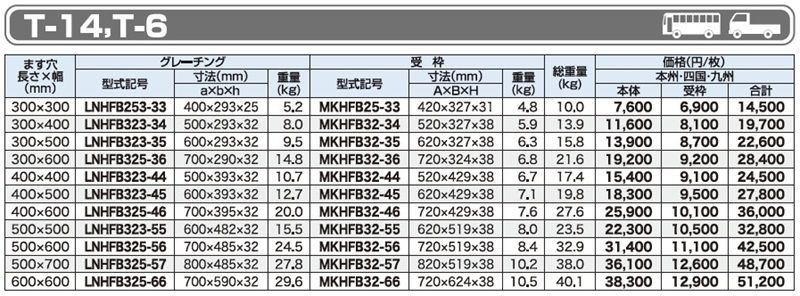

仕様一覧　T-14 T-6　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング

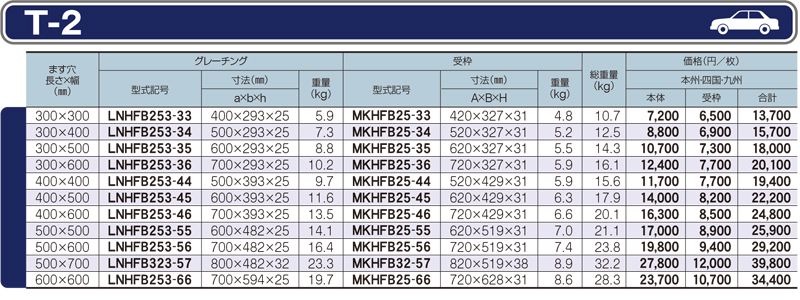

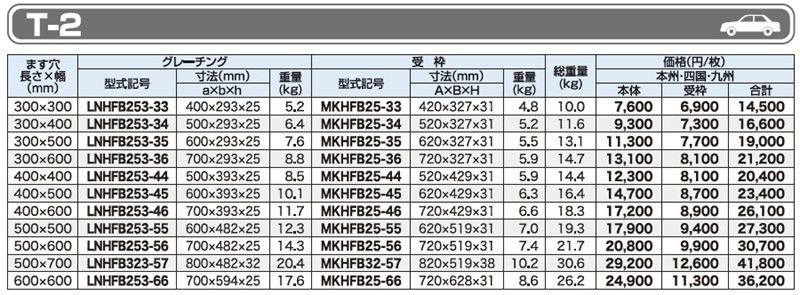

仕様一覧　T-2　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。
  • グレーチング高さ（ｈ）が25ｍｍについては、受枠とのセット出荷になります。受枠分離出荷は不可になります。

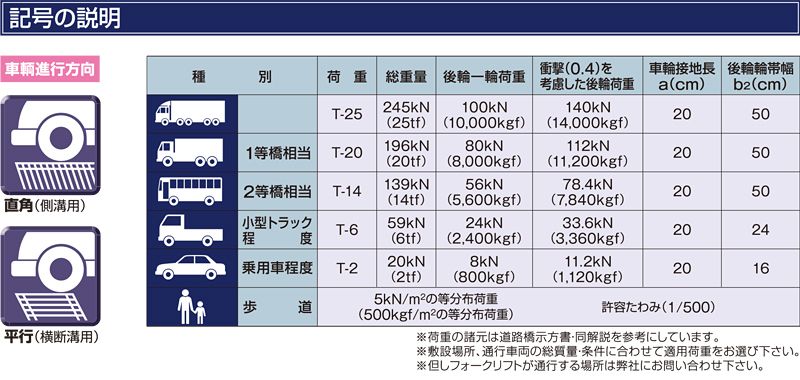

記号の説明　グレーチング　LNHFB 細目ますぶた　110度開閉式　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNHFB323-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB445-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB445-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB445-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB445-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB445-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB445-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB385-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB325-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB323-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFB253-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
