イメージ画像　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング＞ますぶた
LNFB ますぶた【110度開閉式】

製品説明
・ますぶた【110度開閉式】
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー

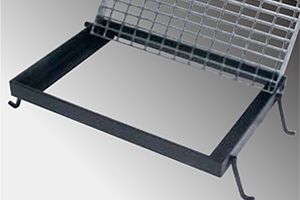

製品画像
型式の選び方
LNFB
①
445
②
-34
③
  • ① ますぶた【110度開閉式】(ハイテン)
  • ② 主部材(I-44×5×3)
  • ③ ます穴寸法(幅300mm×長さ400mm)
↑PAGE　TOP
仕様

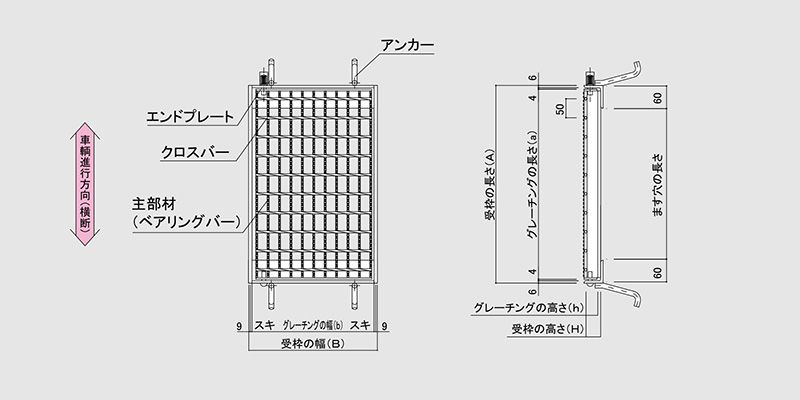

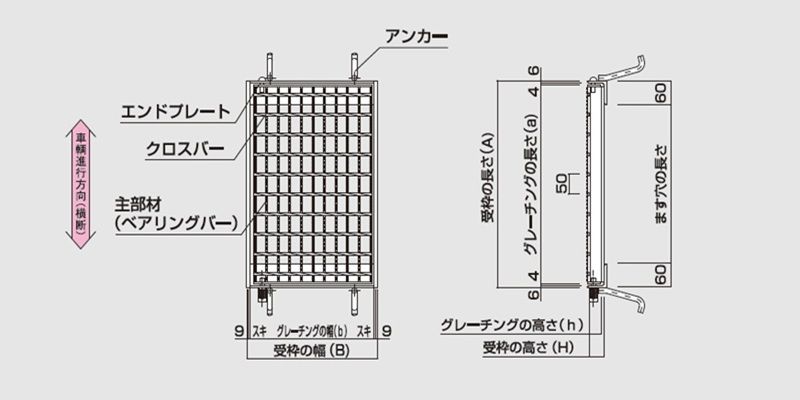

■図面

リンクボタン　T-25　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-6　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング

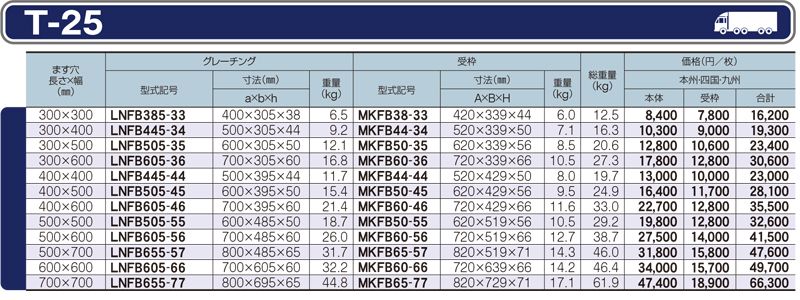

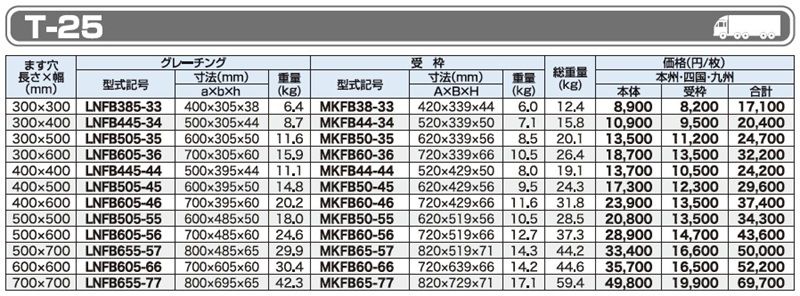

仕様一覧　T-25　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング

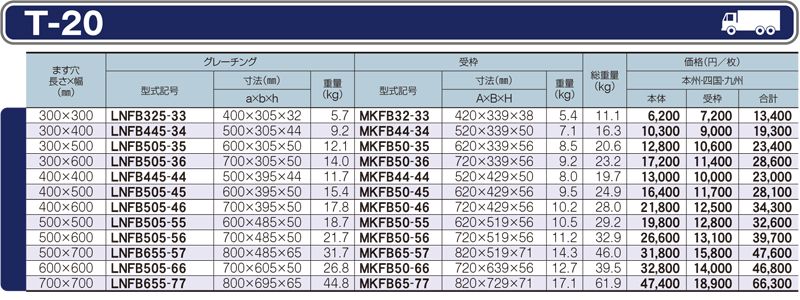

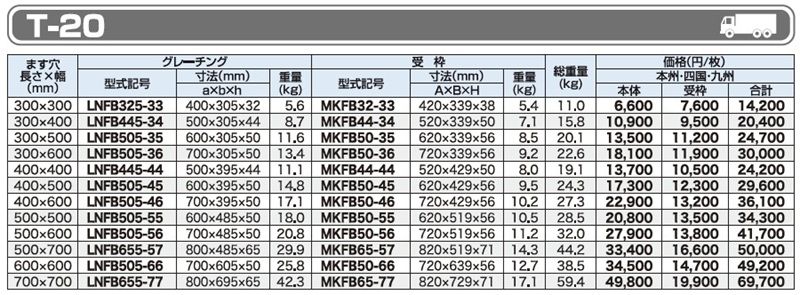

仕様一覧　T-20　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング

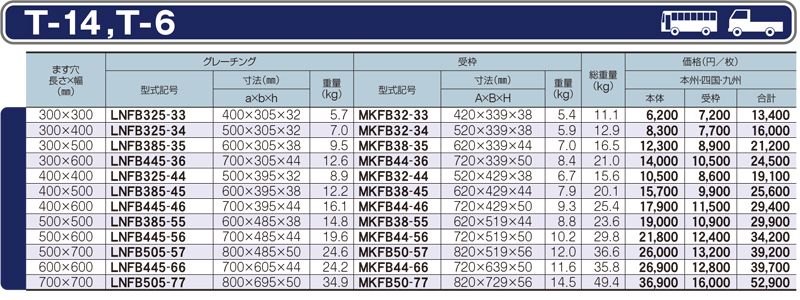

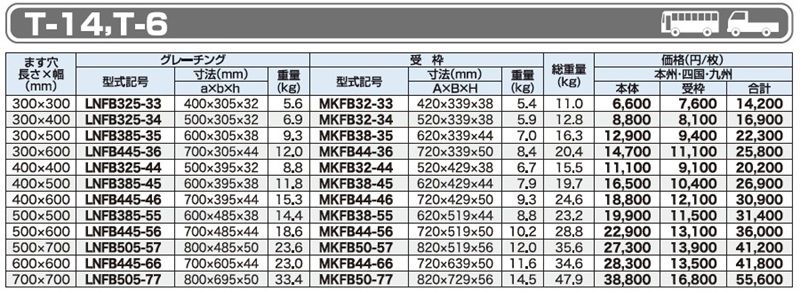

仕様一覧　T-14 T-6　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング

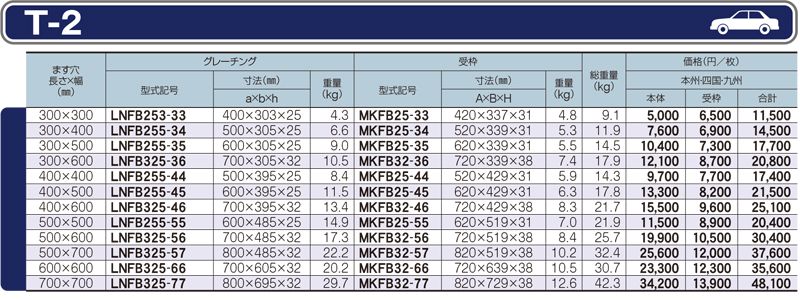

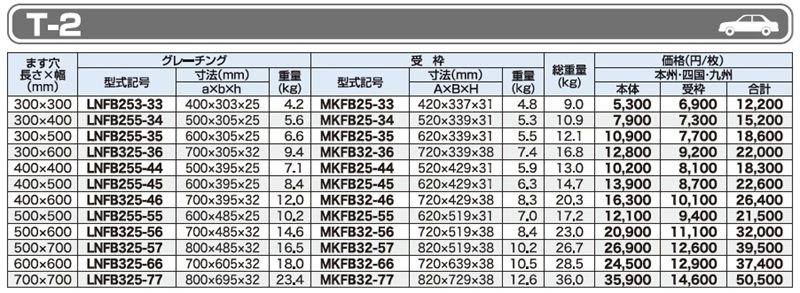

仕様一覧　T-2　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。
  • グレーチング高さ（ｈ）が25ｍｍについては、受枠とのセット出荷になります。受枠分離出荷は不可になります。

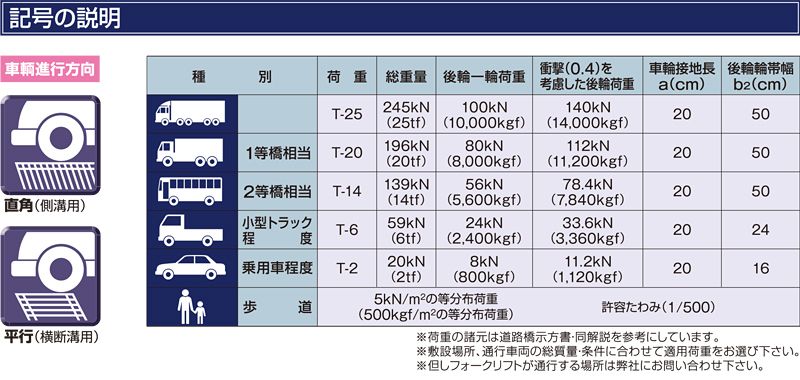

記号の説明　グレーチング　LNFB ますぶた　110度開閉式　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNFB385-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB605-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB605-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB605-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB655-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB605-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB655-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB655-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB655-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB385-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB385-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB385-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB445-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB505-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB253-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB255-34（ます穴300×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB255-35（ます穴300×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-36（ます穴300×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB255-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB255-45（ます穴400×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-46（ます穴400×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB255-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-56（ます穴500×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-57（ます穴500×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFB325-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
