イメージ画像　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細通目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング＞ますぶた
LNHFA 細目ますぶた【四方落とし込み式】

製品説明
・細目ますぶた【四方落とし込み式】
・材質：ハイテン鋼
・細目：15P(12.5P)
・表面：ノンスリップ
・主部材：Iバー(Fバー)

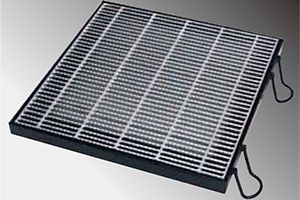

製品画像
型式の選び方
LNHFA
①
325
②
-44
③
  • ① 細目ますぶた【四方落とし込み式】(ハイテン)
  • ② 主部材(I-32×5×3)
  • ③ ます穴寸法(幅400mm×長さ400mm)
↑PAGE　TOP
仕様

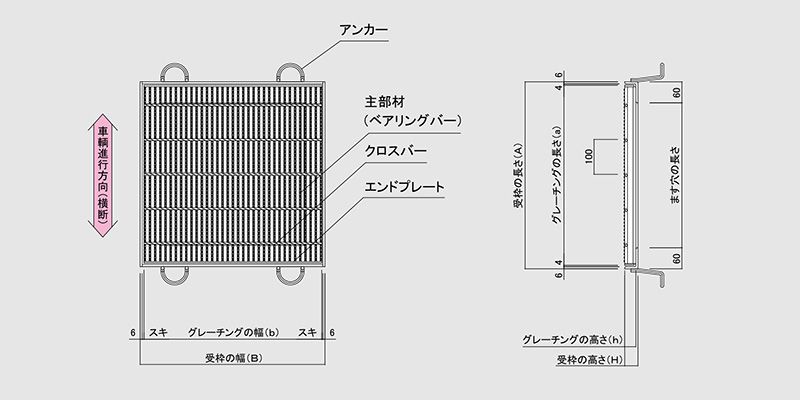

■図面

リンクボタン　T-25　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-6　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング

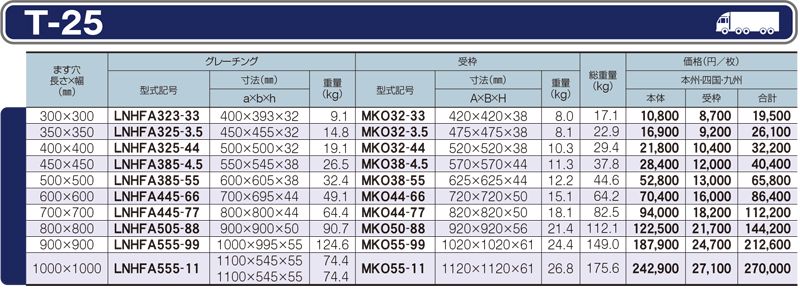

仕様一覧　T-25　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング

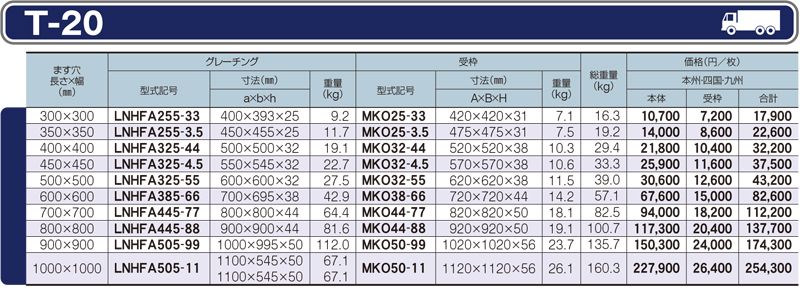

仕様一覧　T-20　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング

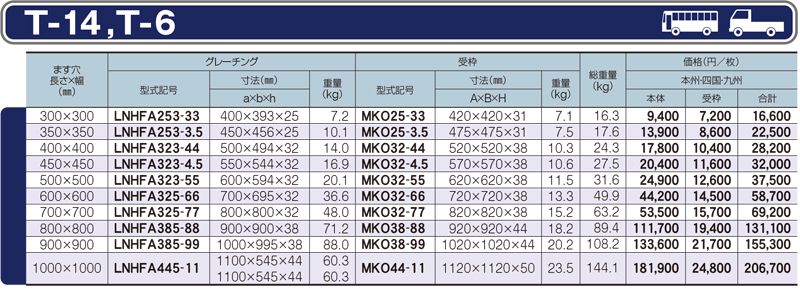

仕様一覧　T-14 T-6　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング

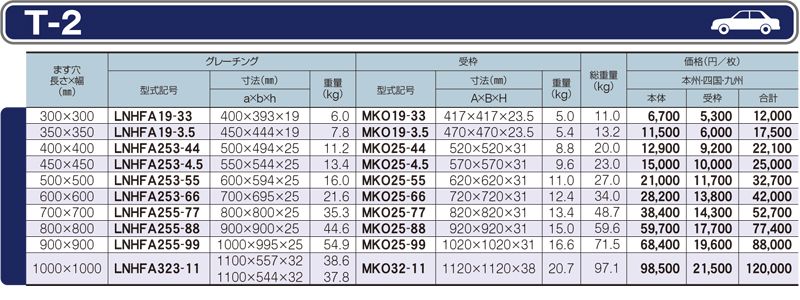

仕様一覧　T-2　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。
  • 受枠寸法末尾のPL表示は開口キープタイプです。（曲げ枠）
  • 取手加工5,000円/箇所

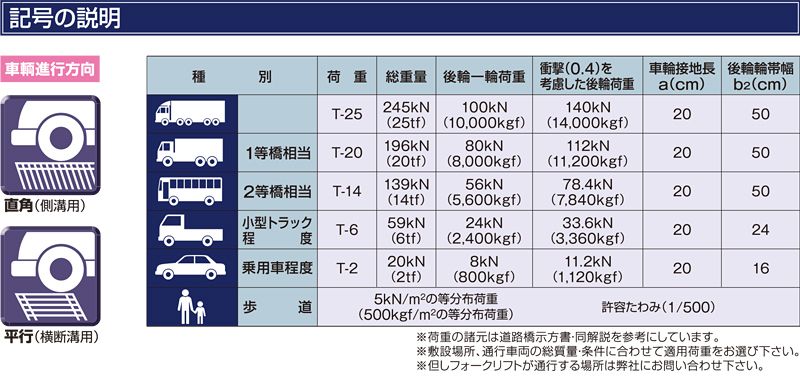

記号の説明　グレーチング　LNHFA 細目ますぶた　四方落とし込み式　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNHFA323-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA385-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA385-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA445-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA445-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA505-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA555-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA555-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA255-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA255-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA385-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA445-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA445-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA505-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA505-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA253-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA253-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA323-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA323-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA323-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA325-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA385-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA385-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA445-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA19-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA19-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA253-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA253-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA253-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA253-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA255-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA255-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA255-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHFA323-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
